Главный парадокс дюймовой трубной резьбы
Поход в магазин сантехники за новым краном, переходником или гибкой подводкой нередко заканчивается покупкой неподходящей детали. Главная причина путаницы кроется в исторически сложившейся системе обозначения трубной резьбы. Общеизвестно, что один дюйм равен 25.4 миллиметра. Логично предположить, что наружная резьба размером 1/2 дюйма должна иметь диаметр около 12.7 мм. Однако замер штангенциркулем показывает почти 21 миллиметр. В чем причина такого расхождения?
Здесь важно не путать трубную резьбу G с наружным диаметром стальной трубы, а также учитывать, что обозначение DN (или Ду) — это не универсальный точный внутренний диаметр трубы. DN представляет собой номинальный условный диаметр, служащий ориентиром для подбора совместимой арматуры. Реальный внутренний диаметр трубы всегда зависит от толщины ее стенок и материала: у тонкостенной меди, толстостенного полипропилена и стальной трубы при одном и том же значении DN фактический внутренний просвет будет существенно различаться.
Трубная цилиндрическая резьба обозначается буквой G. Ее дюймовое обозначение исторически привязано к пропускной способности условной трубы: например, наружный диаметр витков резьбы G 1/2″ составляет около 20.95 мм. При этом наружный диаметр самой стальной трубы под такую резьбу равен примерно 21.3 мм. Именно поэтому измерение фитинга обычной линейкой без знания базовых параметров часто приводит к покупке не той детали.
Стандарты резьбы: трубная цилиндрическая и коническая
В бытовых инженерных коммуникациях квартир используются стандартные типы резьбовых соединений:
- Трубная цилиндрическая резьба (буква G): Международный профиль BSPP с углом вершины витка 55 градусов (в отличие от метрической резьбы с углом 60 градусов). Это основной тип резьбы на шаровых кранах, смесителях, коллекторах, фильтрах и жестких переходниках. Диаметр витков остается строго одинаковым по всей длине резьбового участка.
- Трубная коническая резьба (буквы R для наружной и Rc для внутренней): Профиль сужается к краю фитинга с уклоном 1:16. При закручивании конусные витки плотно заклинивают друг друга, создавая надежный механический контакт. Часто применяется на промышленных штуцерах и переходниках.
- Обозначение резьбы: Наружная резьба на патрубке или штуцере обозначается сокращением НР, а внутренняя резьба внутри муфты или корпуса крана — ВР.
Таблица соответствия сантехнических диаметров
Чтобы сопоставить миллиметры, полученные при замере штангенциркулем, со стандартными дюймовыми обозначениями фитингов, ориентируйтесь на таблицу параметров трубной цилиндрической резьбы G:
| Обозначение в дюймах | Номинальный диаметр (DN) | Наружный диаметр наружной резьбы (мм) | Внутренний диаметр внутренней резьбы (мм) | Шаг (число ниток на 1 дюйм) |
|---|---|---|---|---|
| G 1/4″ | 8 | 13.16 | 11.45 | 19 |
| G 3/8″ | 10 | 16.66 | 14.95 | 19 |
| G 1/2″ | 15 | 20.95 | 18.63 | 14 |
| G 3/4″ | 20 | 26.44 | 24.12 | 14 |
| G 1″ | 25 | 33.25 | 30.29 | 11 |
| G 1 1/4″ | 32 | 41.91 | 38.95 | 11 |
| G 1 1/2″ | 40 | 47.80 | 44.85 | 11 |
| G 2″ | 50 | 59.61 | 56.66 | 11 |
Пошаговая инструкция измерения штангенциркулем
Штангенциркуль — самый надежный и простой инструмент для быстрой идентификации резьбовых соединений в домашних условиях:

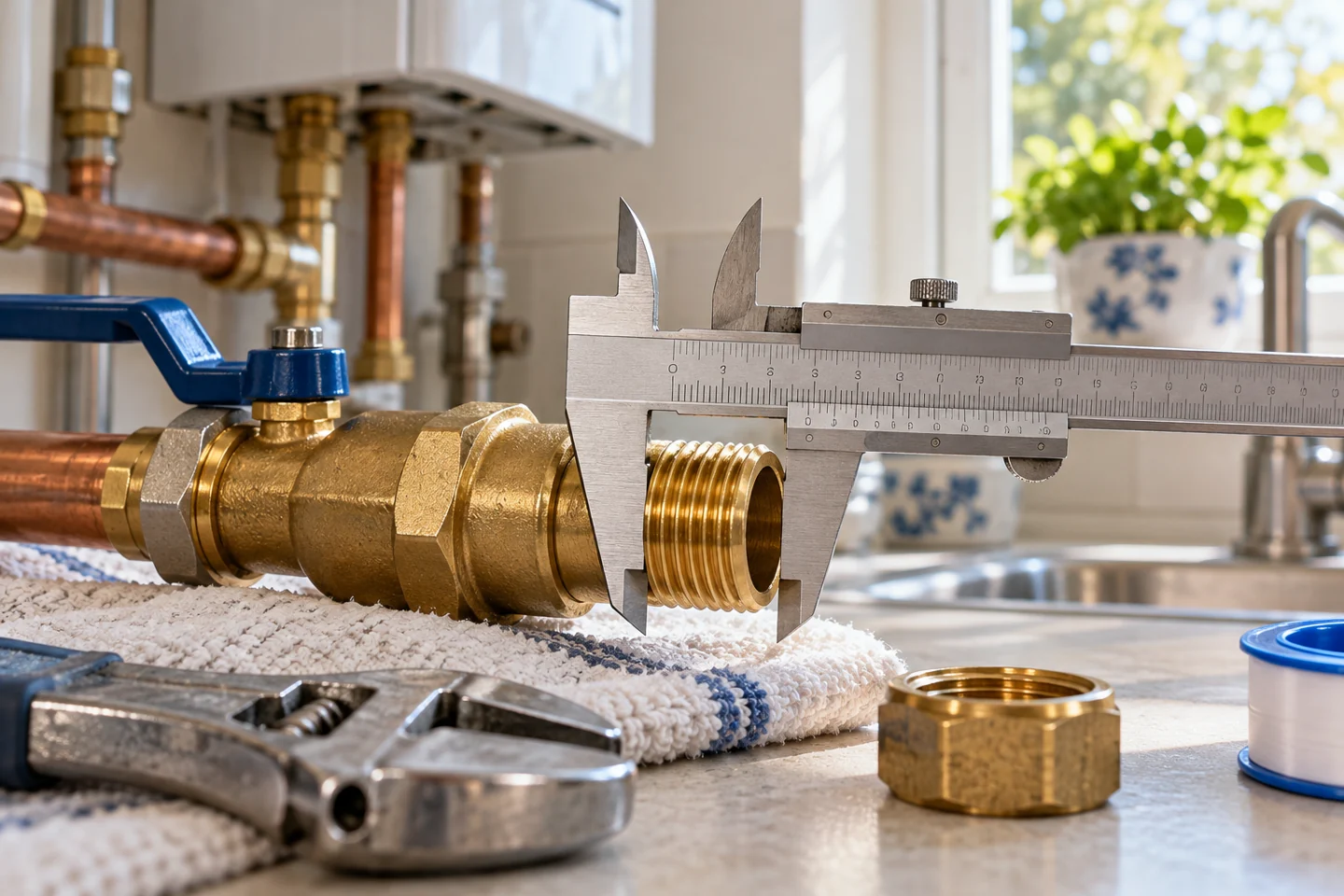

- Замер наружной резьбы: Разведите нижние широкие губки инструмента. Установите их строго перпендикулярно оси трубы по внешним выступам витков в самом широком месте. Сомкните губки без перекоса и зафиксируйте винт. Посмотрите на шкалу: если результат составляет 20.8–21.0 мм — это стандартная резьба G 1/2″. Если около 26.2–26.4 мм — перед вами резьба 3/4 дюйма.
- Замер внутренней резьбы: Вставьте верхние узкие губки штангенциркуля внутрь муфты или корпуса крана. Разведите их до упора во внутренние стенки по вершинам витков. Для резьбы 1/2 дюйма внутренний размер составит около 18.6–19.0 мм.
- Проверка шага: Если нужно отличить трубную резьбу от похожей метрической, приложите резьбомер с гребенкой 55 градусов. Зубцы шаблона должны ровно лечь в канавки без зазоров.
Как определить размер простыми подручными способами
Если штангенциркуля под рукой нет, а размер фитинга требуется узнать срочно, помогут проверенные домашние способы:
- Метод бумажной полоски: Оберните наружную резьбу узкой полоской бумаги в один виток, плотно прижмите и проколите иглой место нахлеста. Разверните полоску и измерьте расстояние между проколами линейкой — это длина окружности. Разделите полученное значение на число Пи (3.14). Для резьбы 1/2 дюйма длина составит около 66 мм, что дает диаметр около 21 мм.
- Сравнение со стандартной накидной гайкой: Шланг душевой лейки или стандартная гибкая подводка смесителя практически всегда имеют накидную гайку с резьбой 1/2 дюйма. Аккуратно наживите ее рукой на неизвестный фитинг: если гайка накручивается легко и без люфта, размер определен верно.
- Шаблон из картона: Прорежьте в плотном картоне паз шириной ровно 21 мм по металлической линейке. Если наружная резьба детали плотно входит в прорезь без перекоса, это размер 1/2 дюйма.
Типичные ошибки при подборе фитингов и соединений
Ошибки при покупке соединительных элементов приводят к срыву резьбы и протечкам:
- Попытка скрутить метрическую и трубную резьбу: Метрическая резьба М20 имеет диаметр 20 мм и угол витка 60 градусов. Попытка силой закрутить ее в трубную деталь G 1/2″ приведет к заклиниванию уже на втором обороте и повреждению металла.
- Недостаточная длина резьбы: На короткую наружную резьбу (менее 4–5 витков) сложно надежно намотать уплотнитель и глубоко закрутить кран с запасом прочности.
- Использование уплотнителей под накидную гайку: Не наматывайте лен или ФУМ-ленту на резьбу, если узел герметизируется торцевой резиновой или паронитовой прокладкой (как у гибкой подводки или разъемов с накидной гайкой). Подмотка мешает прокладке плотно прижаться к торцу и провоцирует течь.
- Соединение разных частей разъемных американок: Половинки разъемных муфт от разных производителей не взаимозаменяемы из-за индивидуального профиля упорного буртика.
Когда замеров достаточно, а когда нужен проект
Самостоятельное измерение диаметра резьбы — полезный практический навык для квартиры, позволяющий без ошибок купить смеситель, кран, ниппель или шланг для бытовой техники.
В то же время при капитальной модернизации водомерного узла, замене стояков отопления или подключении общедомовых линий расчет диаметров труб и выбор запорной арматуры должны производиться специалистами. Не пытайтесь самостоятельно срезать или переваривать общедомовые стояки — это зона ответственности управляющей компании.
